DDL系列平板直線電機取消了常規旋轉電機與負載之間的機械傳動環節，直接拖動負載構成“零傳動”方式。該類電機分為電機定子(永磁體)和動子(線圈繞組)兩部分，兩部分配對使用，電機磁軌上分布永磁體，且電機定子長于電機動子。
具有以下特點：
1、大推力；
2、低頓力、高剛性；
3、高響應；
4、效率高；
5、與霍爾傳感器結合。

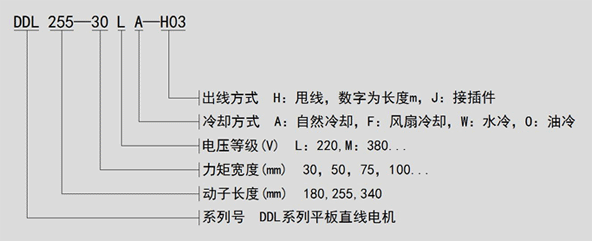

選項說明：
-
DDL180-30，DDL180-50電氣參數：
|
電機參數 |
單位 |
DDL180-30LA-XX |
DDL180-50LA-XX |
|
額定電壓 U |
V |
220 |
220 |
|
額定推力 FN |
N |
120 |
200 |
|
峰值推力 Fmax |
N |
360 |
600 |
|
額定速度 nN |
m/s |
3.2 |
3.2 |
|
額定電流 IN |
Arms |
1.8 |
3 |
|
峰值電流 Imax |
Arms |
5.4 |
9 |
|
推力常數 Kf |
N/Arms |
66 |
66 |
|
反電勢常數 Ke |
V/m/s |
33.4 |
33.4 |
DDL180-75電氣參數：
|
電機參數 |
單位 |
DDL180-75LA-XX |
|
額定電壓 U |
V |
220 |
|
額定推力 FN |
N |
300 |
|
峰值推力 Fmax |
N |
900 |
|
額定速度 nN |
m/s |
3.2 |
|
額定電流 IN |
Arms |
4.5 |
|
峰值電流 Imax |
Arms |
13.5 |
|
推力常數 Kf |
N/Arms |
66 |
|
反電勢常數 Ke |
V/m/s |
33.4 |
DDL340-30，DDL340-50電氣參數：
|
電機參數 |
單位 |
DDL340-30LA-XX |
DDL340-50LA-XX |
|
額定電壓 U |
V |
220 |
220 |
|
額定推力 FN |
N |
240 |
400 |
|
峰值推力 Fmax |
N |
720 |
1200 |
|
額定速度 nN |
m/s |
2 |
2 |
|
額定電流 IN |
Arms |
2.4 |
3.8 |
|
峰值電流 Imax |
Arms |
7.2 |
11.5 |
|
推力常數 Kf |
N/Arms |
100 |
100 |
|
反電勢常數 Ke |
V/m/s |
55 |
55 |
DDL340-75電氣參數：
|
電機參數 |
單位 |
DDL340-75LA-XX |
|
額定電壓 U |
V |
220 |
|
額定推力 FN |
N |
600 |
|
峰值推力 Fmax |
N |
1800 |
|
額定速度 nN |
m/s |
2 |
|
額定電流 IN |
Arms |
6 |
|
峰值電流 Imax |
Arms |
18 |
|
推力常數 Kf |
N/Arms |
100 |
|
反電勢常數 Ke |
V/m/s |
55 |
DDL255-30，DDL255-50電氣參數：
|
電機參數 |
單位 |
DDL255-30LA-XX |
DDL255-50LA-XX |
|
額定電壓 U |
V |
220 |
220 |
|
額定推力 FN |
N |
135 |
225 |
|
峰值推力 Fmax |
N |
405 |
675 |
|
額定速度 nN |
m/s |
2 |
2 |
|
額定電流 IN |
Arms |
1.5 |
2.5 |
|
峰值電流 Imax |
Arms |
4.5 |
7.5 |
|
推力常數 Kf |
N/Arms |
90 |
90 |
|
反電勢常數 Ke |
V/m/s |
48 |
48 |
DDL255-75，DDL255-100電氣參數：
|
電機參數 |
單位 |
DDL255-75LA-XX |
DDL255-100LA-XX |
|
額定電壓 U |
V |
220 |
220 |
|
額定推力 FN |
N |
337.5 |
450 |
|
峰值推力 Fmax |
N |
1012.5 |
1350 |
|
額定速度 nN |
m/s |
2 |
2 |
|
額定電流 IN |
Arms |
3.5 |
5.5 |
|
峰值電流 Imax |
Arms |
10.5 |
16.5 |
|
推力常數 Kf |
N/Arms |
96 |
96 |
|
反電勢常數 Ke |
V/m/s |
48 |
48 |
DDL255-75，DDL255-100電氣參數：
|
型號 |
DDL255-75 |
DDL255-100 |
|
A(mm) |
105 |
130 |
|
B(mm) |
77 |
102 |
|
C(mm) |
32.5 |
45 |
|
D(mm) |
65 |
90 |
|
E(mm) |
90 |
115 |
|
F(mm) |
105 |
130 |
-

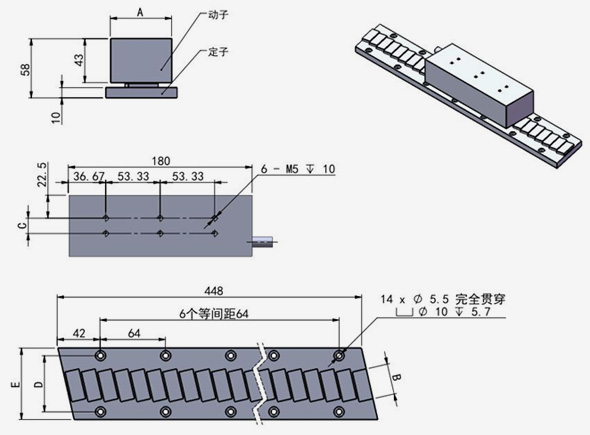

DDL180-30，DDL180-50尺寸規格：
|
型號 |
DDL180-30 |
DDL180-50 |
|
A(mm) |
60 |
80 |
|
B(mm) |
30 |
50 |
|
C(mm) |
15 |
35 |
|
D(mm) |
55 |
75 |
|
E(mm) |
70 |
90 |

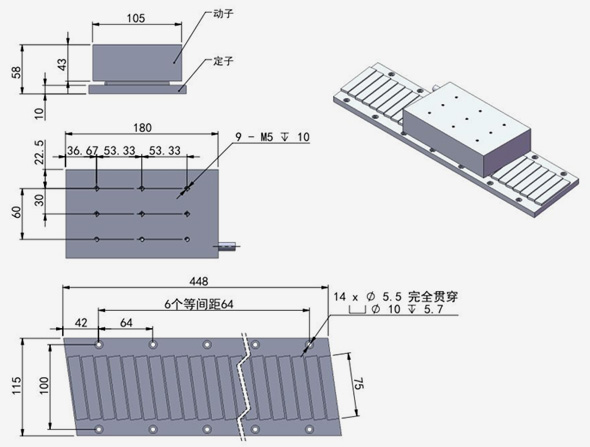

DDL180-75尺寸規格：

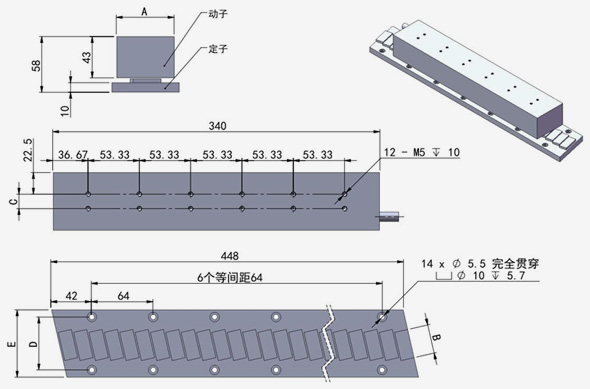

DDL340-30，DDL340-50尺寸規格：
|
型號 |
DDL340-30 |
DDL340-50 |
|
A(mm) |
60 |
80 |
|
B(mm) |
30 |
50 |
|
C(mm) |
15 |
35 |
|
D(mm) |
55 |
75 |
|
E(mm) |
70 |
90 |

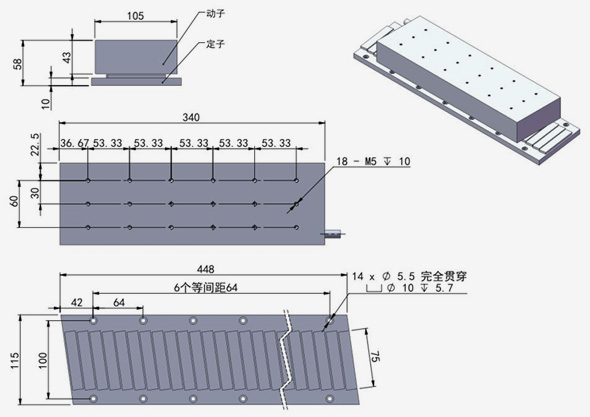

DDL340-75尺寸規格：

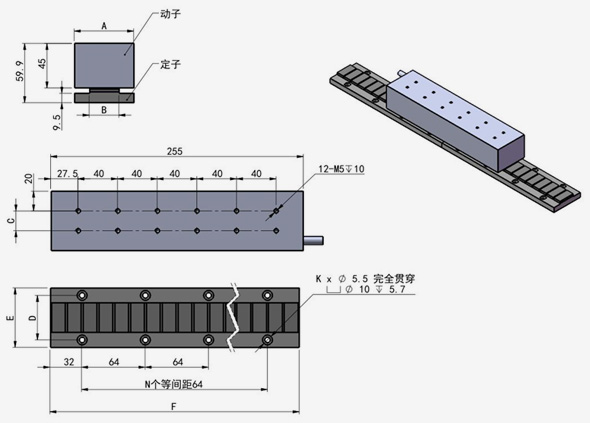

DDL255-30，DDL255-50尺寸規格：
|
型號 |
DDL255-30 |
DDL255-50 |
|
A(mm) |
60 |
80 |
|
B(mm) |
32 |
52 |
|
C(mm) |
20 |
40 |
|
D(mm) |
45 |
65 |
注：定子長度有兩種標準模塊可選，N=3時，F=256，K=8；N=7時，F=512，K=16

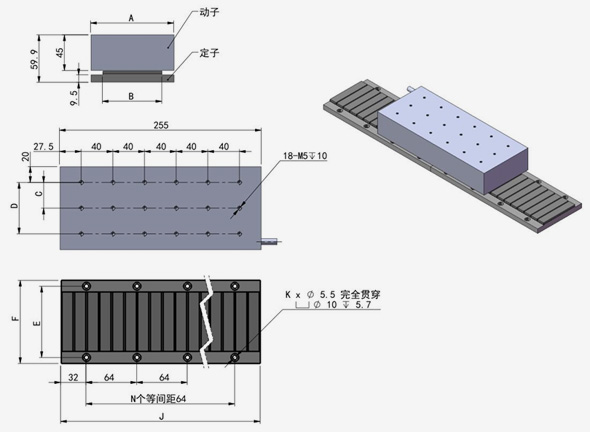

DDL255-75，DDL255-100尺寸規格：
注：定子長度有兩種標準模塊可選，N=3時，F=256，K=8；N=7時，F=512，K=16
