DDZ系列立式轉臺電機為低速,大扭矩直驅電機,以高精度,高分辨率絕對值編碼器為反饋元件,匹配相應伺服驅動器,配置單軸數控系統,即可完成回轉坐標系的任意角度精確定位,與機床直線軸聯動可完成各種復雜零件的曲線加工。
具有以下特點:
1、高精度、高分辨率;
2、高剛性;
3、超高功率密度;
4、高防護等級IP65;

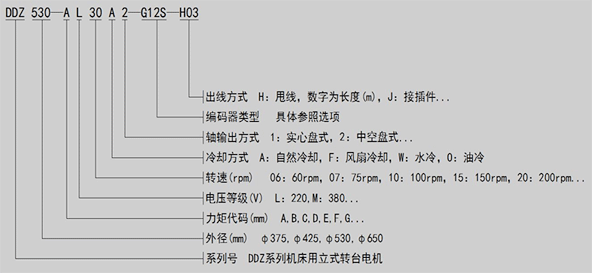

選項說明:
選項:
SICK(思科)編碼器
G11S—SKS36 G11M—SKM36 G12S—SRS50 G12M—SRM50
G13S—SEK90 G14S—SEK160 G15S—SEK260
HEIDENHAIN(海德漢)編碼器
G21S—ECN1313
G21M—EQN1325
G22S—ECN113
-
DDZ375電氣參數:
電機參數 |
單位 |
DDZ375-BM10A1 |
DDZ375-CM10A1 |
DDZ375-DM10A1 |
DDZ375-EM10A1 |
DDZ375-FM10A1 |
極對數 P |
30 |
30 |
30 |
30 |
30 |
|
電壓等級 U |
V |
380 |
380 |
380 |
380 |
380 |
額定轉矩 TN |
Nm |
250 |
375 |
500 |
625 |
750 |
峰值轉矩 Tmax |
Nm |
750 |
1125 |
1500 |
1875 |
2250 |
額定轉速 nN |
rpm |
100 |
100 |
100 |
100 |
100 |
額定電流 IN |
Arms |
5.5 |
8.3 |
11 |
14 |
16.5 |
峰值電流 Imax |
Arms |
16.5 |
24.9 |
33 |
42 |
50 |
轉矩常數 Kt |
Nm/Arms |
45 |
45 |
45 |
45 |
45 |
反電勢常數 Ke |
V/rpm |
1.725 |
1.725 |
1.725 |
1.725 |
1.725 |
轉動慣量 J |
Kgm2 |
0.28143 |
0.30363 |
0.32583 |
0.34803 |
0.37023 |
軸向跳動 |
mm |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
徑向跳動 |
mm |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
絕對定位精度 |
arc sec |
SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ |
||||
重復定位精度 |
arc sec |
SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ |
DDZ425電氣參數:
電機參數 |
單位 |
DDZ425-BM10A1 |
DDZ425-CM10A1 |
DDZ425-DM10A1 |
DDZ425-EM10A1 |
DDZ425-FM10A1 |
極對數 P |
30 |
30 |
30 |
30 |
30 |
|
電壓等級 U |
V |
380 |
380 |
380 |
380 |
380 |
額定轉矩 TN |
Nm |
280 |
420 |
560 |
700 |
840 |
峰值轉矩 Tmax |
Nm |
840 |
1260 |
1680 |
2100 |
2520 |
額定轉速 nN |
rpm |
100 |
100 |
100 |
100 |
100 |
額定電流 IN |
Arms |
6 |
9 |
12 |
15 |
18 |
峰值電流 Imax |
Arms |
18 |
27 |
36 |
45 |
54 |
轉矩常數 Kt |
Nm/Arms |
46.7 |
46.7 |
46.7 |
46.7 |
46.7 |
反電勢常數 Ke |
V/rpm |
1.725 |
1.725 |
1.725 |
1.725 |
1.725 |
轉動慣量 J |
Kgm2 |
0.51079 |
0.53766 |
0.56453 |
0.59140 |
0.61827 |
軸向跳動 |
mm |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
徑向跳動 |
mm |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
絕對定位精度 |
arc sec |
SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ |
||||
重復定位精度 |
arc sec |
SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ |
DDZ530電氣參數:
電機參數 |
單位 |
DDZ530-BM07A1 |
DDZ530-CM07A1 |
DDZ530-DM07A1 |
DDZ530-EM07A1 |
DDZ530-FM07A1 |
|
極對數 P |
40 |
40 |
40 |
40 |
40 |
||
電壓等級 U |
V |
380 |
380 |
380 |
380 |
380 |
|
額定轉矩 TN |
Nm |
420 |
625 |
830 |
1040 |
1250 |
|
峰值轉矩 Tmax |
Nm |
1260 |
1875 |
2490 |
3120 |
3750 |
|
額定轉速 nN |
rpm |
75 |
75 |
75 |
75 |
75 |
|
額定電流 IN |
Arms |
6.7 |
10 |
13.3 |
16.7 |
20 |
|
峰值電流 Imax |
Arms |
20 |
30 |
39.9 |
50 |
60 |
|
轉矩常數 Kt |
Nm/Arms |
62.6 |
62.5 |
62.4 |
62.3 |
62.5 |
|
反電勢常數 Ke |
V/rpm |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
|
轉動慣量 J |
Kgm2 |
1.75178 |
1.81511 |
1.87844 |
1.94178 |
2.00512 |
|
軸向跳動 |
mm |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
|
徑向跳動 |
mm |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
|
絕對定位精度 |
arc sec |
SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ |
|||||
重復定位精度 |
arc sec |
SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ |
DDZ650電氣參數:
電機參數 |
單位 |
DDZ650-BM06A1 |
DDZ650-CM06A1 |
DDZ650-DM06A1 |
DDZ650-EM06A1 |
DDZ650-FM06A1 |
極對數 P |
50 |
50 |
50 |
50 |
50 |
|
電壓等級 U |
V |
380 |
380 |
380 |
380 |
380 |
額定轉矩 TN |
Nm |
670 |
1000 |
1340 |
1670 |
2000 |
峰值轉矩 Tmax |
Nm |
2010 |
3000 |
4020 |
5010 |
6000 |
額定轉速 nN |
rpm |
60 |
60 |
60 |
60 |
60 |
額定電流 IN |
Arms |
8.3 |
12.5 |
16.7 |
20.8 |
25 |
峰值電流 Imax |
Arms |
25 |
37.5 |
50 |
62.4 |
75 |
轉矩常數 Kt |
Nm/Arms |
80.7 |
80 |
80.2 |
80.3 |
80 |
反電勢常數 Ke |
V/rpm |
2.88 |
2.88 |
2.88 |
2.88 |
2.88 |
轉動慣量 J |
Kgm2 |
4.17354 |
4.39398 |
4.61446 |
4.83490 |
5.05534 |
軸向跳動 |
mm |
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
徑向跳動 |
mm |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
絕對定位精度 |
arc sec |
SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″ |
||||
重復定位精度 |
arc sec |
SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″ |
-

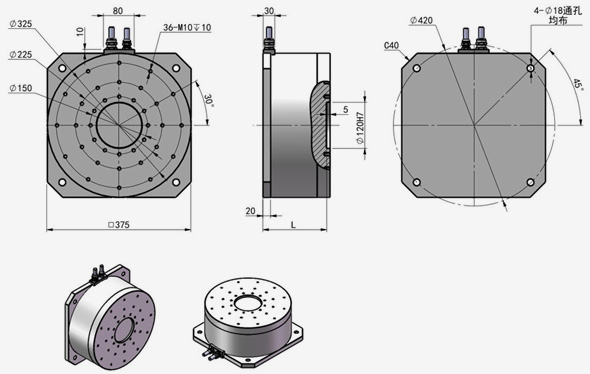

DDZ375外形尺寸圖:
電機型號 |
DDZ375-BM10A1 |
DDZ375-CM10A1 |
DDZ375-DM10A1 |
DDZ375-EM10A1 |
DDZ375-FM10A1 |
長度L(mm) |
125 |
150 |
175 |
200 |
225 |

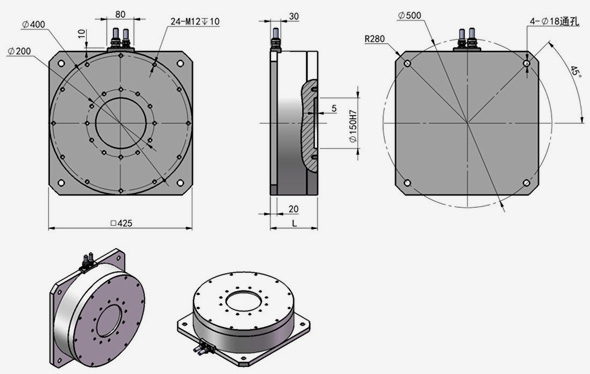

DDZ425外形尺寸圖:
電機型號 |
DDZ425-BM10A1 |
DDZ425-CM10A1 |
DDZ425-DM10A1 |
DDZ425-EM10A1 |
DDZ425-FM10A1 |
長度L(mm) |
140 |
165 |
190 |
215 |
240 |

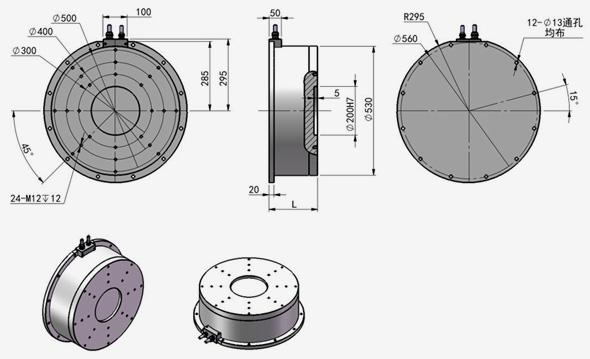

DDZ530外形尺寸圖:
電機型號 |
DDZ530-BM07A1 |
DDZ530-CM07A1 |
DDZ530-DM07A1 |
DDZ530-EM07A1 |
DDZ530-FM07A1 |
長度L(mm) |
145 |
170 |
195 |
220 |
245 |

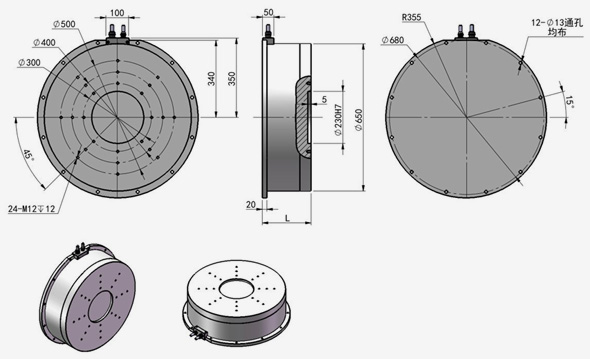

DDZ650外形尺寸圖:
電機型號 |
DDZ650-BM06A1 |
DDZ650-CM06A1 |
DDZ650-DM06A1 |
DDZ650-EM06A1 |
DDZ650-FM06A1 |
長度L(mm) |
150 |
175 |
200 |
225 |
250 |
